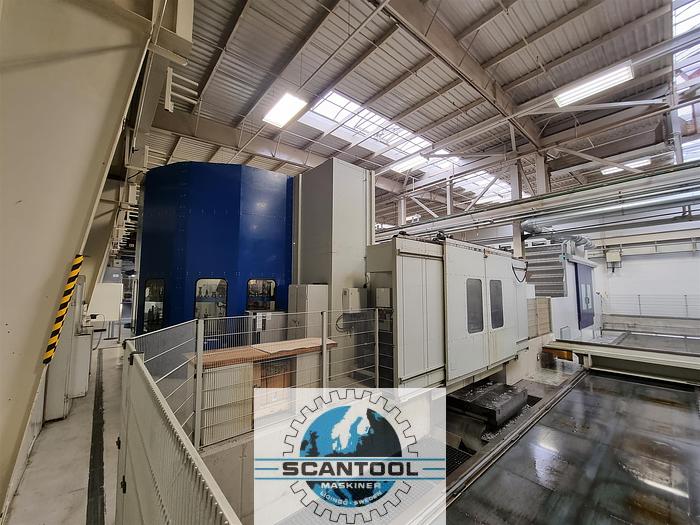

Waldrich Coburg Multitec 2500 från 2008 Portal fräsmaskin

Fabrikat: Waldrich Coburg

Modell: Multitec 2500

Tillverkningsår: 2008

Styrsystem: Siemens 840-D

Rörelser och kapaciteter:

Rörelsen i X: 7000 mm (Längs rörelsen I Bordet)

Rörelsen i Y: 3500 mm (Tvär rörelsen på spindeldockan )

Rörelsen i Z: 1500 mm (Rörelsen på Rammen)

Rörelsen i W: 1500 mm (Tvärbalkens rörelse)

C-axeln: 360°x0.001°

B-axeln: med NC universal huvud: +-95°

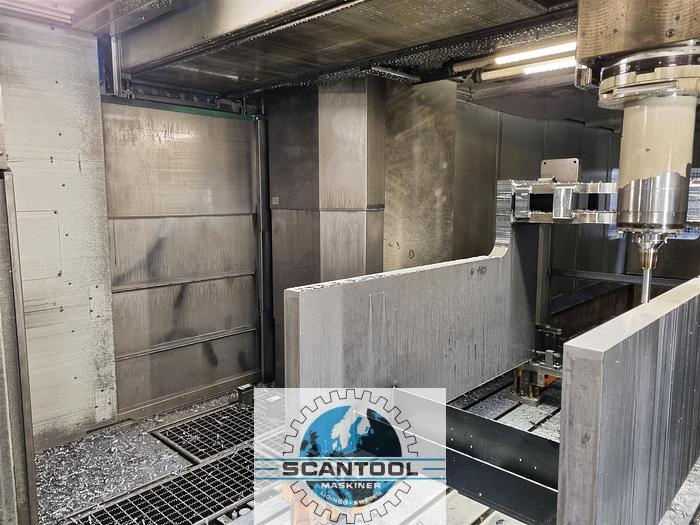

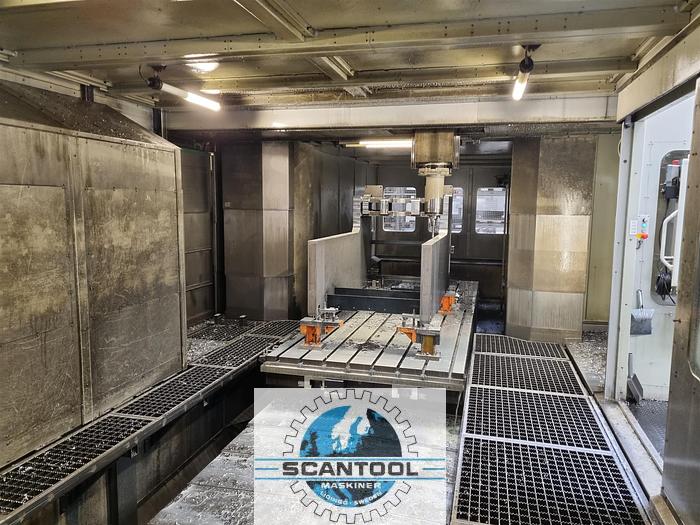

Bordsstorlek: 6000 x 2000 mm

Avstånd mellan pelarna: 2500 mm

Avstånd mellan verktygshållaren och bordet: 2500 mm (Arbetshöjd)

Max. bordsbelastning: 15 Ton

Spindeln:

Spindel effekt: 45 KW

Spindel varvtal upp till 5000 v/min

Spindel moment: 1250 NM

Rammens dimensioner: 400 x 400 mm

Verktygskona: HSK 100A

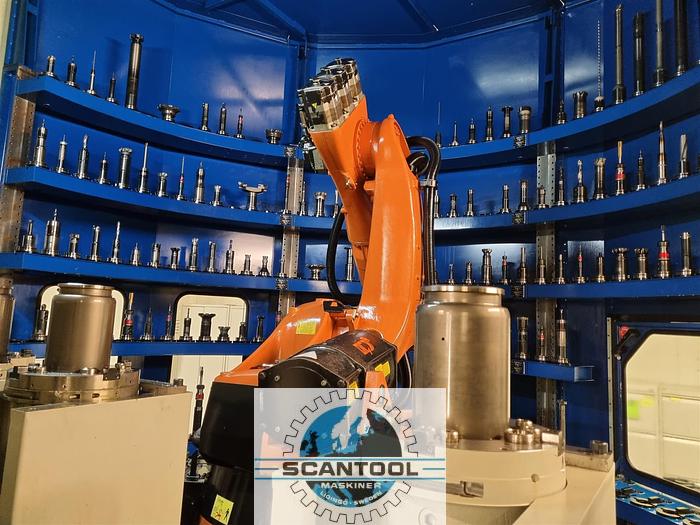

ATC, verktygsväxlare: 232 platser

AHC, Verktygshuvud växlare: 8 platser

Matningar:

X: 60000 mm/min, acc. 1m/s²

Y: 60000 mm/min, acc. 2m/s²

Z: 60000 mm/min, acc. 2m/s²

W: 6000 mm/min, acc. 1m/s²

Maskinen har följande utrustning:

- Spåntransportör

- 1x Horisontellt huvud 125C/250

- 1x Horisontellt huvud 125C/600

- 1x Vertikalt huvud (standard): 125C/150

- 1x Vertikalt huvud (Long): 125C/500

- 1x Vertikalt huvud (Offset): 125C/500

- 1x NC Swivel Universal huvud: USP 125C

- Nytt bord med T-spår
